NASA 使用开源工具进行图像处理

去年夏天，我曾在 NASA Glenn 的 GVIS 实验室实习，在那里我将我对开源的热情带入了实验室。我的任务是改进我们实验室对 Dan Schroeder 开发的开源流体动力学模拟的贡献。最初的 simulation 展示了用户可以使用鼠标绘制的障碍物，以模拟计算流体动力学。我的团队通过添加图像处理代码做出了贡献，该代码分析实时视频流的每一帧，以显示物理对象如何与流体相互作用。但是，我们还有更多的事情要做。

我们希望使图像处理更加稳健，因此我致力于改进图像处理库。

使用新的库，模拟将能够检测轮廓、就地执行坐标变换并找到物体的质心。图像处理与流体动力学模拟的物理特性没有直接关系。它使用相机检测物体，并通过获取物体的轮廓为流体流动模拟创建障碍。然后，流体流动模拟运行，输出投影到实际物体上。

我的目标是以三种方式改进模拟

1. 找到物体的精确轮廓
2. 找到物体的质心
3. 能够围绕物体的中心执行精确的变换

我的导师建议我安装 Node.js、OpenCV 和 Node.js bindings for OpenCV。在等待安装这些软件时，我查看了 GitHub page 页面上 OpenCV bindings 的示例代码。我发现示例代码是用 JavaScript 编写的，因为我不懂 JavaScript，所以我开始在 Codecademy 上学习一门简短的课程。两天后，我厌倦了 JavaScript，但准备开始我的项目了...... 这涉及到更多的 JavaScript。

示例轮廓查找代码运行良好。事实上，它让我在几个小时内就实现了我的第一个目标！要获取图像的轮廓，它看起来是这样的

^{包含所有轮廓的原始图像。}

示例轮廓查找代码运行得有点太好了。不是检测到物体的轮廓，而是检测到图像中所有的轮廓。这将导致模拟与所有不需要的轮廓进行交互。这是一个问题，因为它会返回不正确的数据。为了防止模拟与不需要的轮廓进行交互，我添加了一个面积约束。如果轮廓在某个面积范围内，则会绘制该轮廓。面积约束产生了更清晰的轮廓。

^{带有阴影轮廓的过滤轮廓。}

尽管未检测到无关的轮廓，但图像仍然存在问题。图像中只有一个轮廓，但它自身折回并且不完整。面积不能成为这里的决定性因素，所以是时候尝试其他方法了。

这一次，我没有立即查找轮廓，而是首先将图像转换为二值图像。二值图像是每个像素为黑色或白色的图像。为了获得二值图像，我首先将彩色图像转换为灰度图像。一旦图像变为灰度图像，我就对图像调用了阈值方法。阈值方法逐像素地遍历图像，如果像素的颜色值小于 30，则像素颜色将变为黑色。否则，像素值将变为白色。原始图像转换为二值图像后，结果图像如下所示

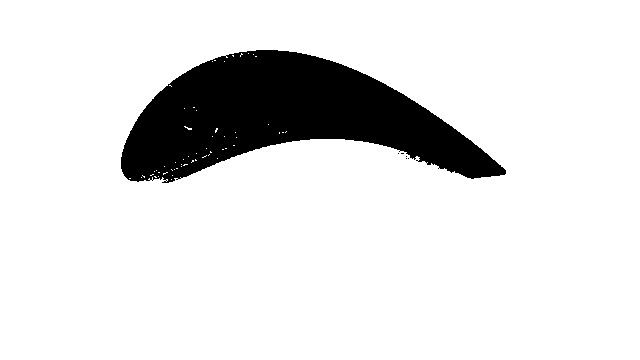

^{二值图像。}

然后我从二值图像中获得了轮廓，这产生了更清晰的轮廓，没有阴影轮廓。

^{最终的清晰轮廓。}

此时，我已经能够获得清晰的轮廓并检测质心。不幸的是，我没有足够的时间来完成围绕质心的变换。由于我的实习只剩下几天了，我开始考虑在有限的时间范围内我可以做的其他事情。其中一件事是外接矩形。外接矩形是包含图像整个轮廓的最小面积的四边形。外接矩形很重要，因为它是缩放页面上轮廓的关键。不幸的是，我没有时间对外接矩形做太多事情，但我仍然想了解它，因为它是一个有用的工具。

最后，经过这一切，我终于完成了图像处理！

^{最终图像，外接矩形和质心以红色显示。}

图像处理代码完成后，我用我的代码替换了模拟中旧的图像处理代码。令我惊讶的是，它奏效了！

嗯，大部分是。

该程序存在内存泄漏，每 1/10 秒泄漏 100MB 内存。我很高兴这不是因为我的代码。糟糕的是，修复它超出了我的控制范围。好消息是，我可以找到一个解决方法。它不太理想，但它可以检查模拟正在使用的内存量，当它使用超过 1 GiB 时，模拟会重新启动。

在 NASA 实验室，我们使用大量的开源软件，没有它，我的工作是不可能完成的。
