Arduino 入门套件的测试与实践

图片来源

Opensource.com

你是 Arduino 新手吗？像 Arduino 入门套件这样的开源硬件，来自 Adafruit，是开始玩转这款小型电脑板的绝佳方式。对于开源硬件的初学者或任何希望使用 Arduino 微控制器启动项目的人来说，这是一个理想的套件。

首先，你需要一台电脑，你将在电脑上编写代码，这些代码将在 Arduino 板上运行。这个入门套件配备了一个 Arduino Uno 板，这可能是最简单的。典型的编程周期是首先在电脑上编写代码，然后通过标准的 USB 电缆将其上传到 Arduino 板。 Arduino 软件可用于 Linux、Mac 和 Windows。

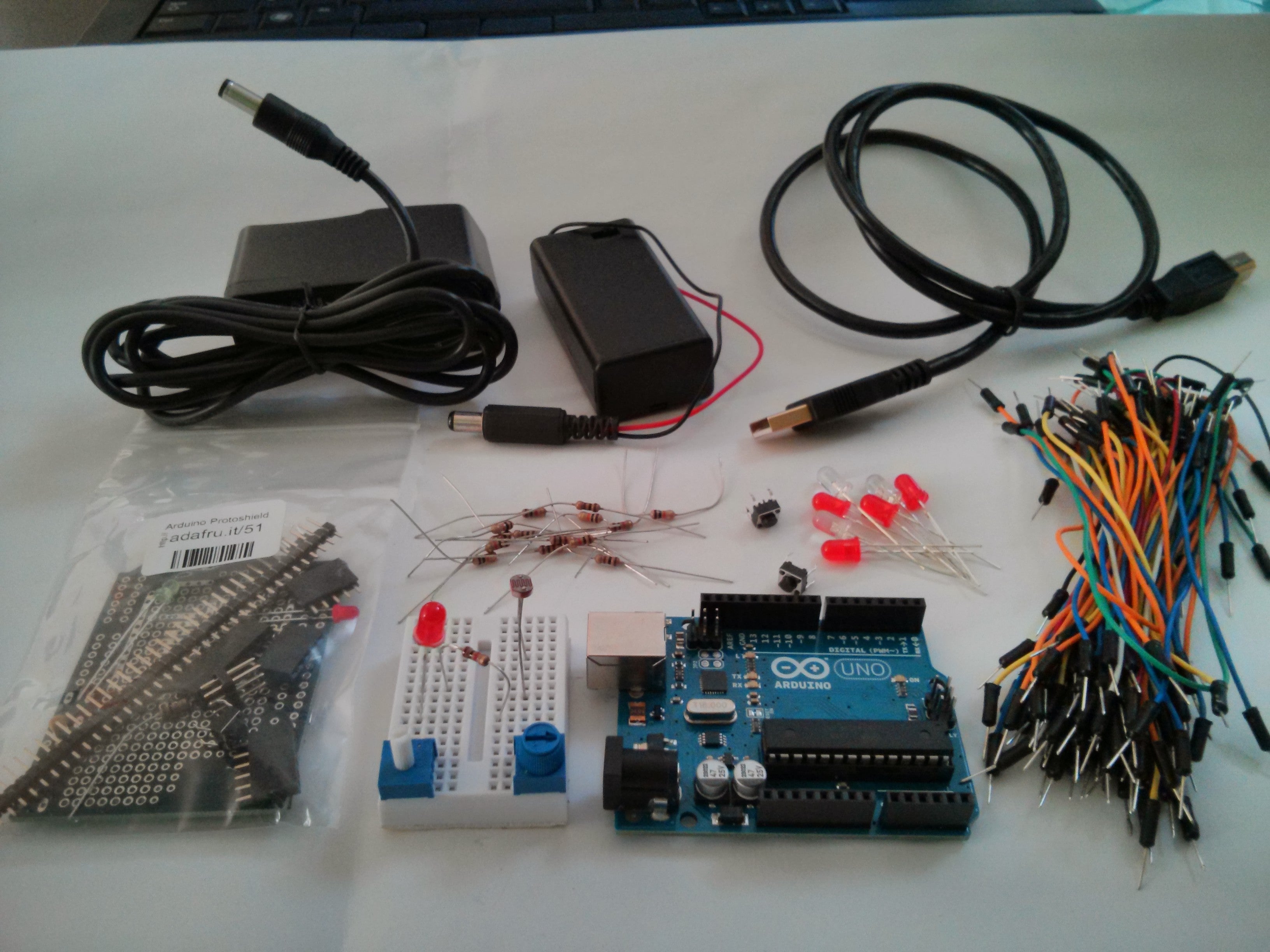

Arduino starter pack

注意：在 Arduino 网站上也提供了类似的入门套件。

当我开始玩转我的 Arduino 入门套件时，我按照网站上的说明安装了 Linux (Ubuntu 12.10) 的软件包

sudo apt-get update
sudo apt-get install arduino arduino-core

此时，我暂停了一下，感谢 Linux 软件包维护者 Scott Howard 和 Philip Hands，感谢他们出色地维护了 Debian 的 Arduino 和 Arduino-core 软件包。

然后，我访问了 Arduino 教程，那里有大量的示例项目，我选择了这个 LED 项目。

查看开源硬件周文章的完整合集

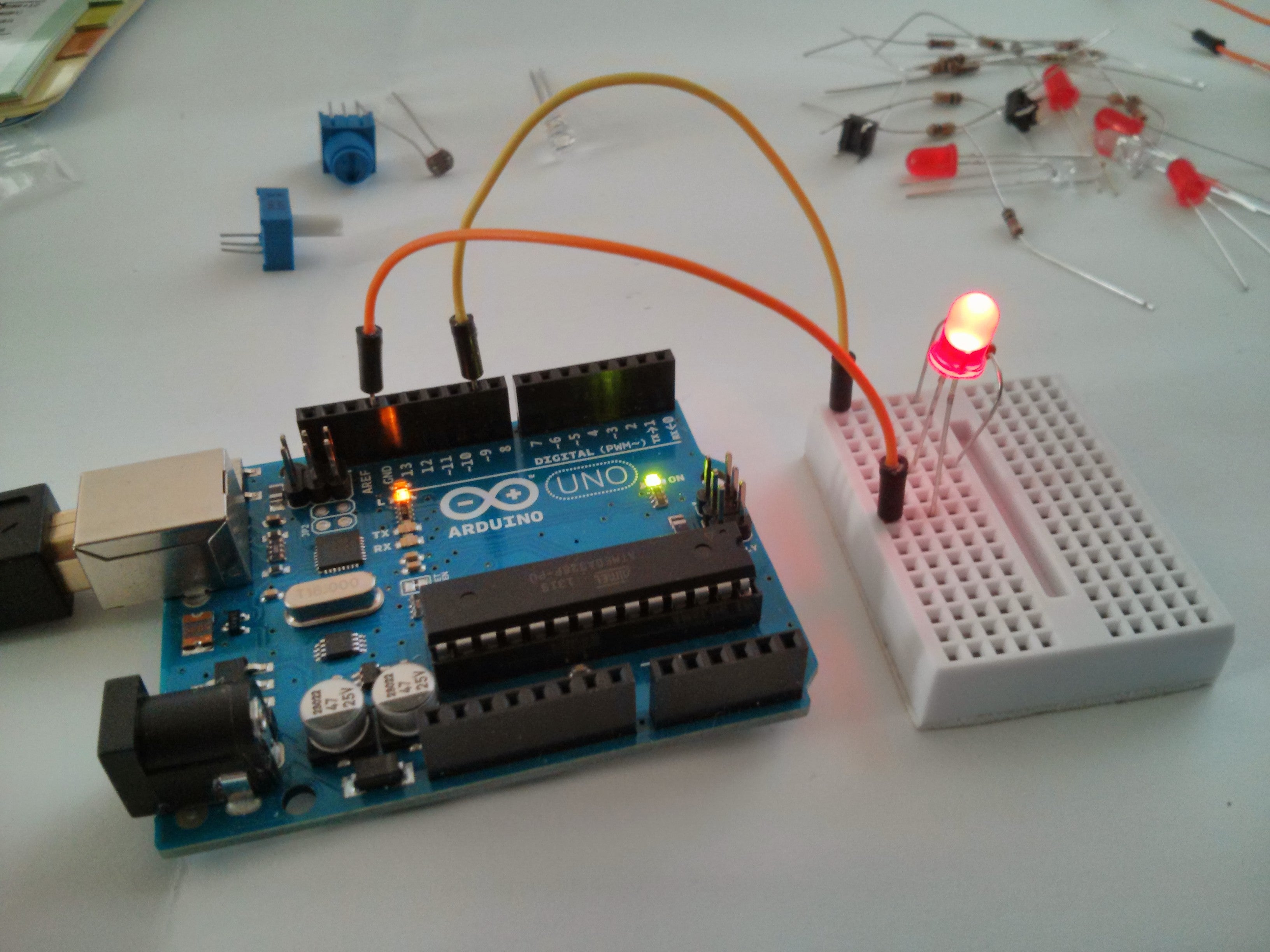

LED Arduino 项目的步骤

硬件

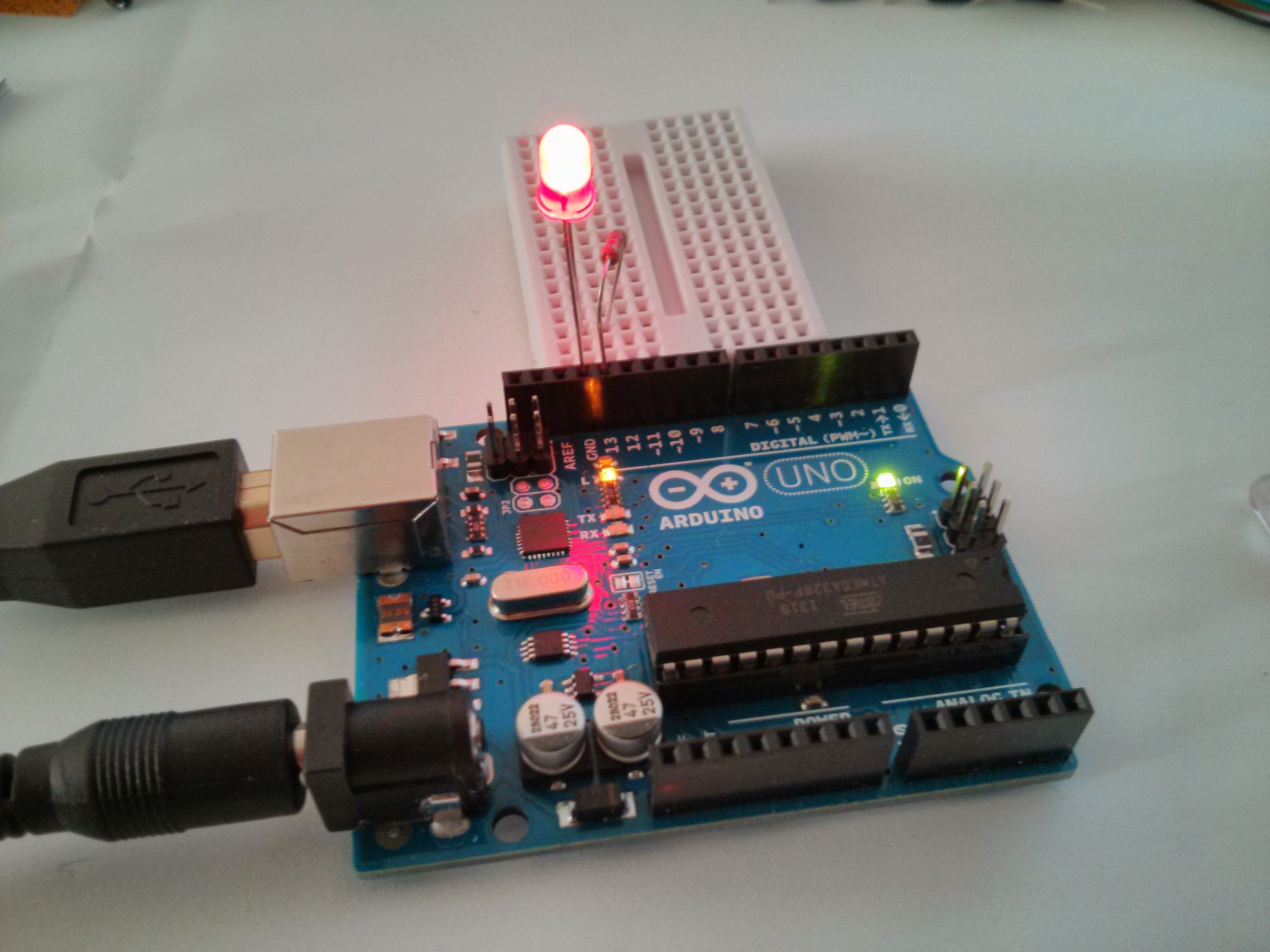

取出一个套件中的红色 LED，并将短脚（阴极）连接到 Arduino UNO 板的接地引脚 (GND)。
将 LED 长脚（阳极）连接到面包板电路。
取一个 1K 欧姆电阻（棕色、黑色、红色），并将其连接到 Arduino 板上的引脚 13。如果你不熟悉电阻颜色识别，请尝试这个图形电阻计算器。
将电阻的另一端连接到面包板上 LED 脚所在的同一行。
将 USB 电缆从 Arduino 连接到笔记本电脑。

软件

从命令行启动“Arduino”应用程序

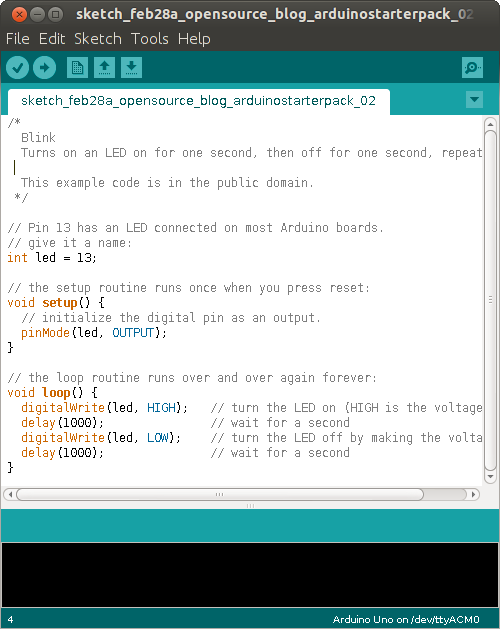

输入以下代码（来自 Arduino 示例页面）

/*  Blink  Turns on an LED on for one second,
    then off for one second, repeatedly.
    This example code is in the public domain.
*/

// Select the pin number where we will connect
// the LED, and give it a name:
int led = 13;

// the setup routine runs once when you press reset:
void setup() {
  // initialize the digital pin as an output.
  pinMode(led, OUTPUT);
  }

// the loop routine runs over and over again forever:
void loop() {

  digitalWrite(led, HIGH);   // turn the LED on
                             // (HIGH is the
                             // voltage level)

  delay(1000);               // wait for a second

  digitalWrite(led, LOW);    // turn the LED off
                             // by making the
                             // voltage LOW

  delay(1000);               // wait for a second

}
