我是如何毁掉我的树莓派

我本想写一篇文章，演示“如何使用树莓派自动化 XYZ”或其他围绕树莓派的有趣、好奇或有用的应用。正如你可能从标题中意识到的那样，我再也无法提供这样的文章了，因为我毁掉了我心爱的树莓派。

树莓派是每位技术爱好者桌上的标准设备。因此，大量的教程和文章告诉你如何使用它。本文反而涵盖了阴暗面：我描述了你最好不要做什么！

电缆颜色

在深入探讨破坏的实际原因之前，我想提供一些背景信息。在房屋内外进行电气工作时，您必须处理不同的电缆颜色。在德国，每栋房屋都连接到三相交流供电网，您通常会发现以下电缆颜色

• 中性导体：蓝色
• （PE）保护导体：黄绿色
• （L1）1 相：棕色
• （L2）2 相：黑色
• （L3）3 相：灰色

例如，当连接灯时，您会接上中性线（N，蓝色）和相线（L，1/3 的几率是棕色），它们之间会有 230V 交流电压。

树莓派接线

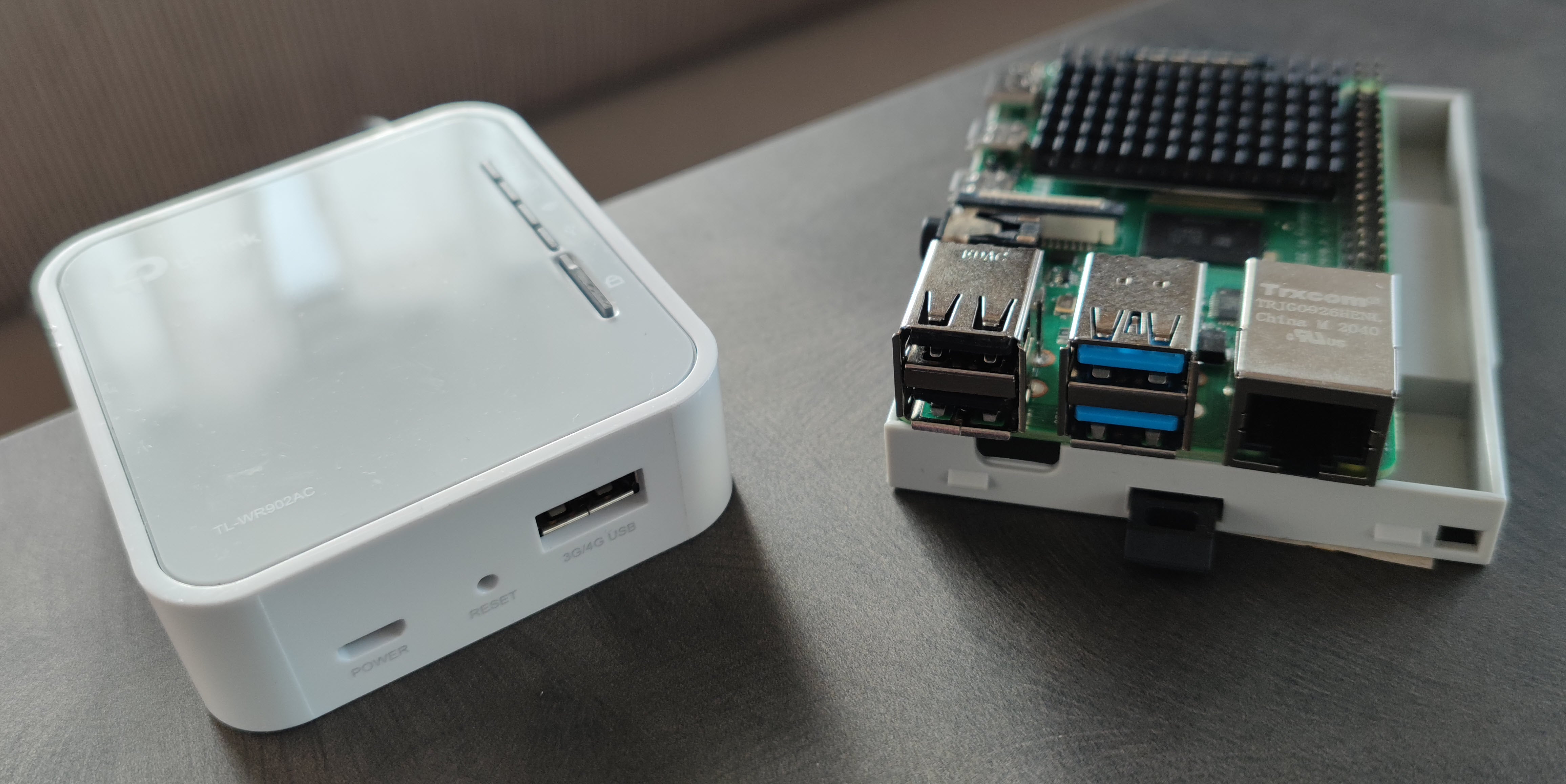

今年早些时候，我写了一篇关于 OpenWrt，家庭路由器固件的开源替代方案 的文章。在文章中，我使用了 TP-link 路由器设备。然而，最初的计划是使用我的树莓派 4 型号。

图片来源

（Stephan Avenwedde，CC BY-SA 4.0）

这个想法是构建一个旅行路由器，我可以将其安装在我的房车中，以改善露营地的互联网连接（我是那种离不开互联网的露营者）。为此，我在我的树莓派上添加了一个单独的 USB-Wifi-dongle，以连接第二个 Wifi 天线，并安装了 OpenWrt。此外，我还添加了一个 12V-to-5V DC/DC 转换器，以连接房车中的 12V 接线。我在我的办公桌上用 12V 车载电池测试了这种设置，它工作正常。在一切都设置和配置好之后，我开始将其安装在我的房车中。

在我的房车中，我找到了一根蓝色和一根棕色的电线，将其与 12V-to-5V DC/DC 转换器连接，放回保险丝，然后……

图片来源

（Stephan Avenwedde，CC BY-SA 4.0）

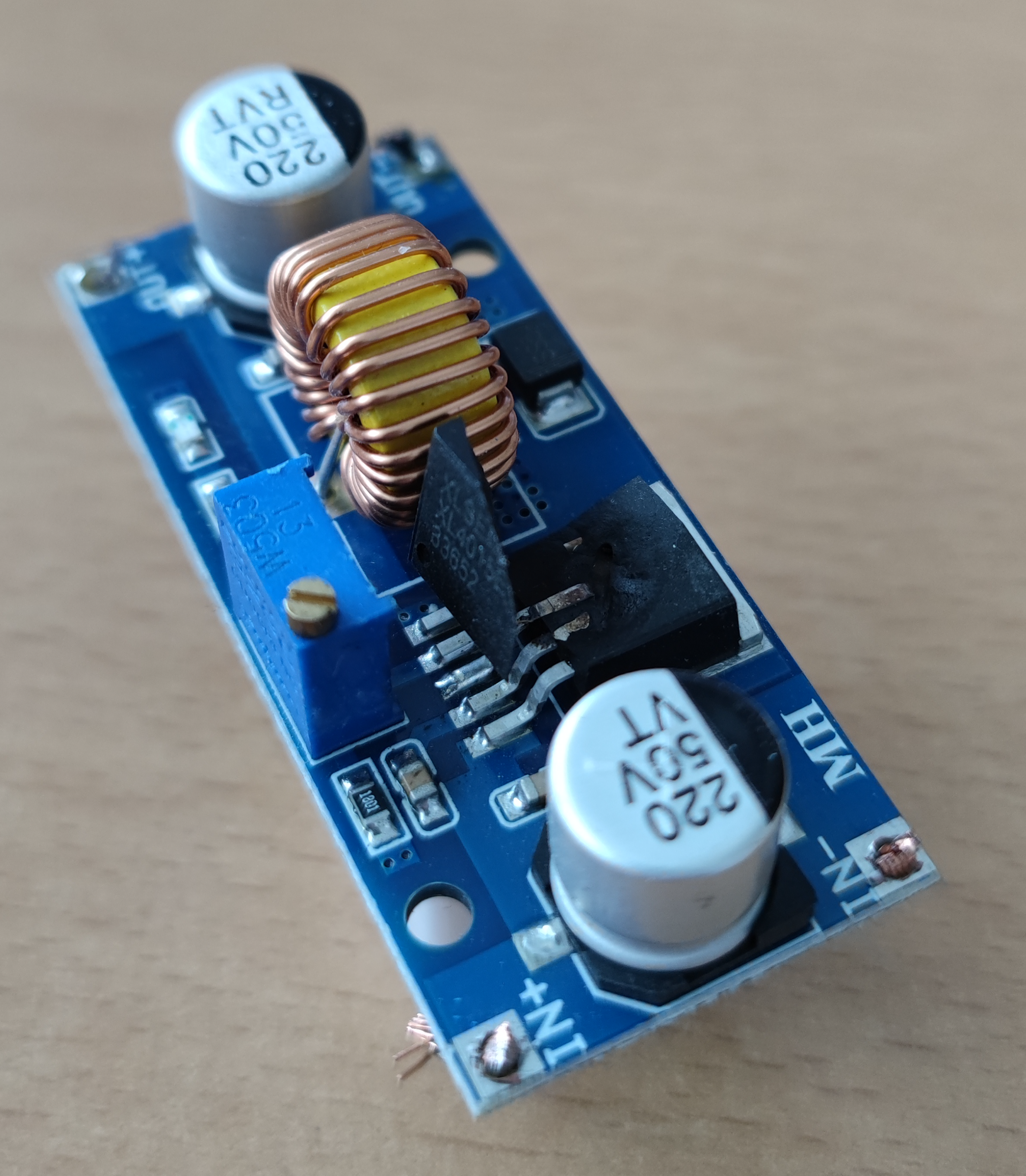

这个解体的芯片是实际的降压变压器。我非常确信蓝色电线是 0V 电位，棕色电线是 12V 电位，以至于我甚至没有测量。从那以后，我了解到蓝色电缆是 12V，棕色电缆是接地电位（这在汽车电子设备中非常常见）。

总结

自从这次事故以来，我的树莓派就再也没有启动过。由于树莓派的价格飞涨，我不得不寻找替代品。幸运的是，我偶然发现了 TP-Link 旅行路由器，它也可以运行 Open-WRT，并且工作令人满意。最后：与其少测一次，不如多测几次。
