快速配置树莓派集群的 SD 卡

图片来源：

Dwight Sipler (来自 Flickr)

人们想要使用树莓派创建计算机集群的原因有很多，包括他们可以完全控制自己的平台，他们能够使用廉价且高度可用的平台，并有机会了解一般的集群计算。

设置集群的方法有很多种，例如无头模式、网络启动和从 SD 卡启动。每种方法都有优点和缺点，但对于使用过单个 Pi 的用户来说，后一种方法是最熟悉的。大多数集群设置都涉及许多复杂的步骤，需要大量时间，因为它们是在单个 Pi 上执行的。即使是入门也很困难，因为您需要设置网络才能访问它们。

尽管 Raspberry Pi Imager 和 PiBakery 都有所改进，但该过程仍然过于复杂。因此，在 Cloudmesh，我们提出了一个问题：

是否有可能开发一种专门用于一次为一个集群中的 Pi 刻录 SD 卡的工具，以便可以将卡直接插入，并以最少的努力启动一个可以简单工作的集群？

为了回应这个问题，我们开发了一个名为 Cloudmesh Pi Burner 的 SD 卡工具，并在 Pi Planet 中展示了它。您无需再花费数小时来重复步骤和学习复杂的 DevOps 教程；相反，您只需几个命令即可设置集群。

为此，我们开发了 cms burn，这是一个可以在“管理器” Pi 或 Linux 或 macOS 计算机上执行的程序，用于为您的集群刻录卡。

我们在 GitHub 上设置了一个综合软件包，可以轻松安装。您可以在 README 中详细了解它。在那里，您还可以找到关于如何从 macOS 或 Linux 计算机直接刻录的详细说明。

入门

本文介绍了如何使用五个树莓派单元创建集群设置（您至少需要两个，但此方法也适用于更大的数量）。要继续操作，您必须有五个 SD 卡，每个 Pi 单元一个。有一个带有五根以太网电缆（每个 Pi 一根）的网络交换机（托管或非托管）会很有帮助。

要求

您需要

5 个树莓派主板
5 张 SD 卡
5 根以太网电缆
一个网络交换机（非托管或托管）
WiFi 接入
显示器、鼠标、键盘（用于 Pi 上的桌面访问）
计算机或管理器 Pi 的 SD 卡插槽（最好支持 USB 3.0 速度）
如果您在 Mac 上执行此操作，则必须安装 XCode 和 Homebrew

在 Linux 上，默认情况下支持开源 ext4 文件系统。但是，Apple 不为 macOS 提供此功能，因此您必须单独购买支持。我使用 Paragon Software 的 extFS 应用程序。与 macOS 本身一样，这在很大程度上是基于开源的，但本身不是开源的。

在 Cloudmesh，我们维护一个硬件部件列表，您在设置集群时需要考虑这些部件。

网络配置

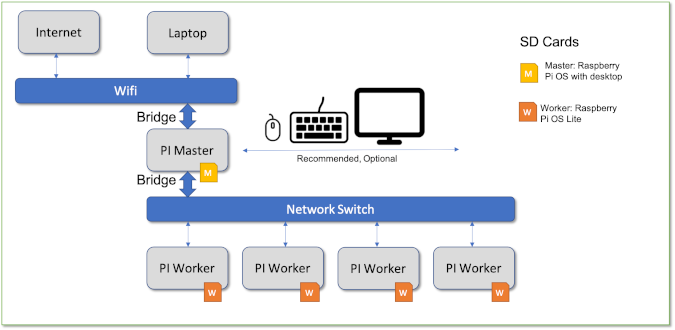

图 1 显示了我们的网络配置。在五台树莓派计算机中，一台专用于作为管理器，四台作为工作节点。将 WiFi 用于管理器 Pi 允许您将其设置在您家中的任何位置或其他位置（README 中讨论了其他配置）。

我们的配置使用非托管网络交换机，其中管理器和工作节点在本地相互通信，并且管理器通过为您配置的桥接器为工作节点提供互联网访问。

图片来源：

设置 Cloudmesh burn 应用程序

要设置 Cloudmesh burn 程序，首先创建一个 Python venv

$ python3 -m venv ~/ENV3
$ source ~/ENV3/bin/activate

接下来，安装 Cloudmesh 集群生成工具并启动刻录过程。您必须调整 SD 卡的路径，这取决于您的系统和您使用的 SD 卡读卡器类型。这是一个示例

(ENV3)$ pip install cloudmesh-pi-cluster
(ENV3)$ cms help
(ENV3)$ cms burn info
(ENV3)$ cms burn cluster \
--device=/path/to/sdcard \
--hostname=red,red01,red02,red03,red04 \
--ssid=myssid -y

填写密码并根据要求插入 SD 卡。

启动您的集群并进行配置

将刻录好的 SD 卡插入 Pi 并打开电源。执行 ssh 命令以登录到您的管理器 - 它是名为 red 的那个（工作节点通过数字标识）

(ENV3)$ ssh pi@red.local

这需要一段时间，因为 SD 卡上的文件系统需要安装，并且需要激活国家/地区、SSH 和 WiFi 等配置。

进入管理器后，在其上安装 Cloudmesh 集群软件。（您可以自动执行此操作，但我们决定将此过程的一部分留给您，以便为您提供最大的灵活性。）

pi@red:~ $ curl -Ls \
http://cloudmesh.github.io/get/pi \
--output install.sh
pi@red:~ $ sh ./install.sh

在看到大量日志消息后，您会看到

#################################################
# Install Completed                             #
#################################################
Time to update and upgarde: 339 s
Time to install the venv:   22 s
Time to install cloudmesh:  185 s
Time for total install:     546 s
Time to install: 546 s
#################################################
Please activate with
    source ~/ENV3/bin/activate

重启

pi@red:~ $ sudo reboot

开始使用您的集群

通过 SSH 登录到您的管理器 Pi

(ENV3)$ ssh pi@red.local

一旦您登录到网络上的管理器（在本例中为 red.local），请执行命令以查看是否一切正常。例如，您可以使用温度监视器从所有 Pi 板获取温度

(ENV3) pi@red:~ $ cms pi temp red01,red02,red03,red04

pi temp red01,red02
+--------+--------+-------+----------------------------+
| host   |    cpu |   gpu | date                       |
|--------+--------+-------+----------------------------|
| red01  | 45.277 |  45.2 | 2021-02-23 22:13:11.788430 |
| red02  | 42.842 |  42.8 | 2021-02-23 22:13:11.941566 |
| red02  | 43.356 |  42.8 | 2021-02-23 22:13:11.961245 |
| red02  | 44.124 |  42.8 | 2021-02-23 22:13:11.981896 |
+--------+--------+-------+----------------------------+

访问工作节点

访问工作节点甚至更方便，因此我们设计了一个隧道命令，使设置变得容易。在管理器节点上调用它，例如

(ENV3) pi@red:~ $ cms host setup "red0[1-4]" user@laptop.local

这会在所有工作节点上创建 ssh 密钥，从所有主机收集 ssh 密钥，并将公钥分散到管理器和工作节点的 authorized_key 文件中。这也使管理器节点成为工作节点的桥梁，以便它们可以访问互联网。现在我们的笔记本电脑使用以下命令更新我们的 ssh 配置文件。

(ENV3)$ cms host config proxy pi@red.local red0[1-4]

现在您可以从您的计算机访问工作节点。使用温度程序试用一下

(ENV3)$ cms pi temp "red,red0[1-4]"

+-------+--------+-------+----------------------------+
| host  |    cpu |   gpu | date                       |
|-------+--------+-------+----------------------------|
| red   | 50.147 |  50.1 | 2021-02-18 21:10:05.942494 |
| red01 | 51.608 |  51.6 | 2021-02-18 21:10:06.153189 |
| red02 | 45.764 |  45.7 | 2021-02-18 21:10:06.163067 |
...
+-------+--------+-------+----------------------------+
