GNU 项目调试器实战教程

magnifying glass on computer screen, finding a bug in the code

图片来源：

Opensource.com

如果您是一名程序员，并且想在您的软件中加入特定功能，您首先会考虑实现它的方法——例如编写一个方法、定义一个类或创建新的数据类型。然后，您用编译器或解释器可以理解的语言编写实现代码。但是，如果编译器或解释器不理解您心目中的指令，即使您确信自己做的一切都正确，该怎么办？如果软件在大多数时候运行良好，但在某些情况下会导致错误，该怎么办？在这些情况下，您必须知道如何正确使用调试器来查找问题的根源。

GNU 项目调试器（GDB）是查找程序错误的一个强大工具。它通过跟踪程序执行期间内部发生的情况，帮助您揭示错误或崩溃的原因。

本文是关于 GDB 基本用法的实战教程。要跟随示例进行操作，请打开命令行并克隆此存储库

git clone https://github.com/hANSIc99/core_dump_example.git

快捷方式

GDB 中的每个命令都可以缩短。例如，info break（显示设置的断点）可以缩短为 i break。您可能会在其他地方看到这些缩写，但在本文中，我将写出完整的命令，以便清楚地了解使用了哪个功能。

命令行参数

您可以将 GDB 附加到每个可执行文件。导航到您克隆的存储库，并通过运行 make 进行编译。您现在应该有一个名为 coredump 的可执行文件。（有关更多信息，请参阅我关于 创建和调试 Linux 转储文件 的文章。）

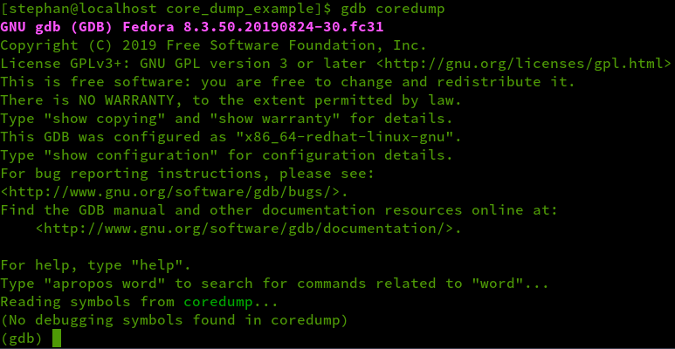

要将 GDB 附加到可执行文件，请输入：gdb coredump。

您的输出应如下所示

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

它显示未找到调试符号。

调试信息是目标文件（可执行文件）的一部分，包括数据类型、函数签名以及源代码和操作码之间的关系。此时，您有两个选择

继续调试汇编代码（请参阅下面的“不使用符号进行调试”）
使用下一节中的信息编译调试信息

编译调试信息

要在二进制文件中包含调试信息，您必须重新编译它。打开 Makefile 并删除第 9 行的井号 (#)

CFLAGS =-Wall -Werror -std=c++11 -g

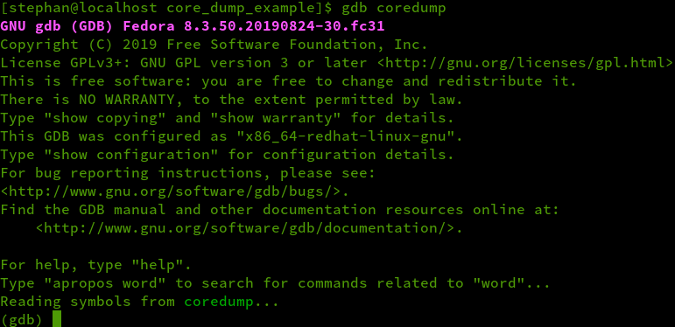

g 选项告诉编译器包含调试信息。运行 make clean，然后运行 make 并再次调用 GDB。您应该获得此输出并可以开始调试代码

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

额外的调试信息将增加可执行文件的大小。在本例中，它使可执行文件的大小增加了 2.5 倍（从 26,088 字节增加到 65,480 字节）。

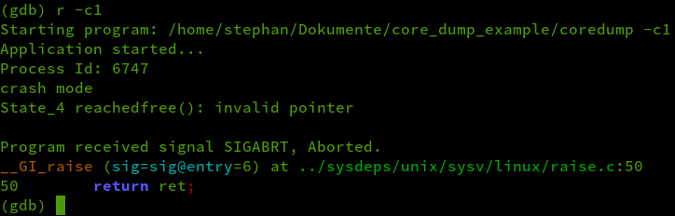

通过键入 run -c1，使用 -c1 开关启动程序。程序将启动并在到达 State_4 时崩溃

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

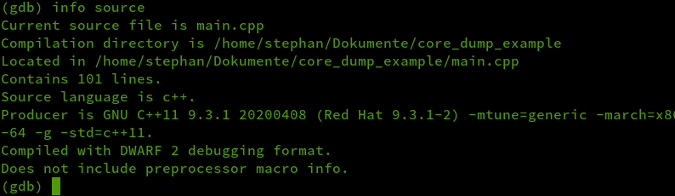

您可以检索有关程序的其他信息。命令 info source 提供有关当前文件的信息

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

101 行
语言：C++
编译器（版本、调整、架构、调试标志、语言标准）
调试格式：DWARF 2
没有可用的预处理器宏信息（当使用 GCC 编译时，只有在使用 -g3 标志编译时宏才可用）。

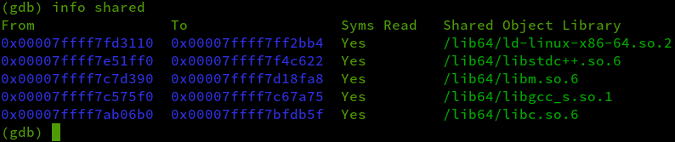

命令 info shared 打印动态库列表，其中包含程序启动时加载的虚拟地址空间中的地址，以便程序可以执行

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

如果您想了解 Linux 中的库处理，请参阅我的文章 如何在 Linux 中处理动态库和静态库。

调试程序

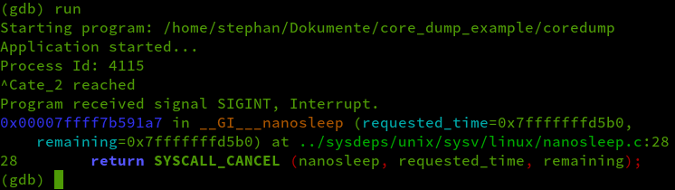

您可能已经注意到，您可以使用 run 命令在 GDB 中启动程序。run 命令接受命令行参数，就像您从控制台启动程序一样。-c1 开关将导致程序在 stage 4 崩溃。要从头开始运行程序，您不必退出 GDB；只需再次使用 run 命令。如果不使用 -c1 开关，程序将执行无限循环。您必须使用 Ctrl+C 停止它。

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

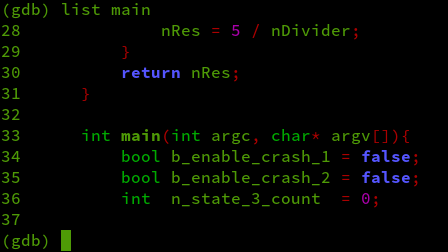

您也可以逐步执行程序。在 C/C++ 中，入口点是 main 函数。使用命令 list main 打开显示 main 函数的源代码部分

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

main 函数在第 33 行，因此通过键入 break 33 在此处添加断点

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

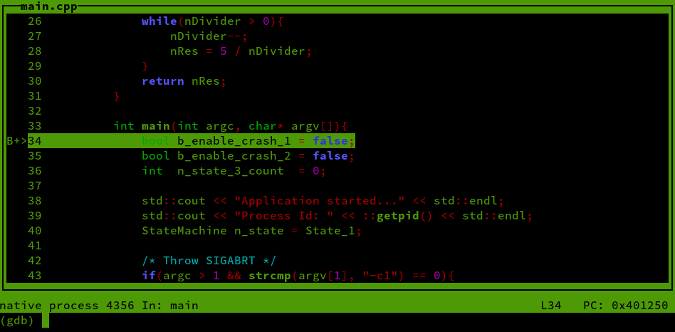

通过键入 run 运行程序。正如预期的那样，程序在 main 函数处停止。键入 layout src 以并行显示源代码

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

您现在处于 GDB 的文本用户界面 (TUI) 模式。使用向上和向下箭头键滚动浏览源代码。

GDB 突出显示要执行的行。通过键入 next (n)，您可以逐行执行命令。如果您未指定新命令，GBD 将执行上一个命令。要单步执行代码，只需按 Enter 键即可。

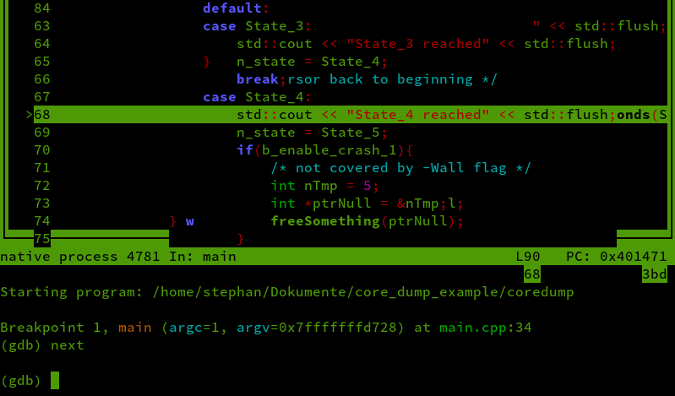

有时，您会注意到 TUI 的输出会有些损坏

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

如果发生这种情况，请按 Ctrl+L 以重置屏幕。

使用 Ctrl+X+A 可以随意进入和退出 TUI 模式。您可以在手册中找到其他键绑定。

要退出 GDB，只需键入 quit。

观察点

此示例程序的核心部分是由状态机在无限循环中运行组成。变量 n_state 是一个简单的枚举，用于确定当前状态

while(true){
	switch(n_state){
	case State_1:
		std::cout << "State_1 reached" << std::flush;
		n_state = State_2;
		break;
	case State_2:
		std::cout << "State_2 reached" << std::flush;
		n_state = State_3;
		break;

	(.....)

	}
}

您希望在 n_state 设置为值 State_5 时停止程序。为此，请在 main 函数处停止程序，并为 n_state 设置观察点

watch n_state == State_5

仅当所需变量在当前上下文中可用时，使用变量名设置观察点才有效。

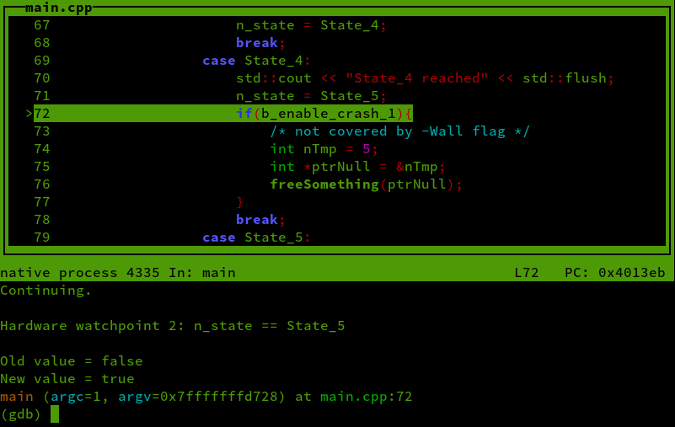

当您通过键入 continue 继续程序执行时，您应该获得如下输出

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

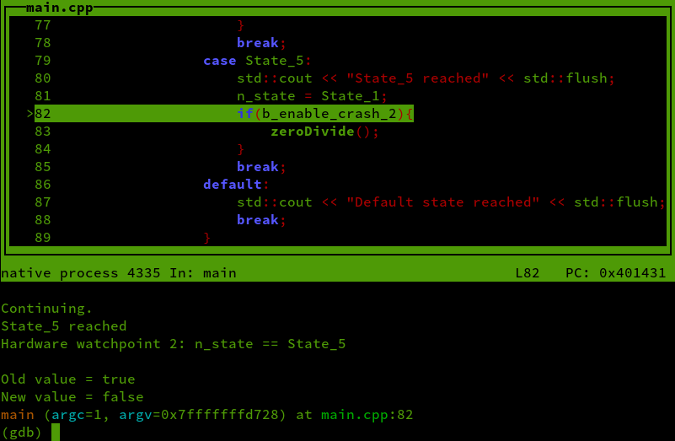

如果您继续执行，当观察点表达式求值为 false 时，GDB 将停止

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

您可以为一般值更改、特定值以及读取或写入访问指定观察点。

更改断点和观察点

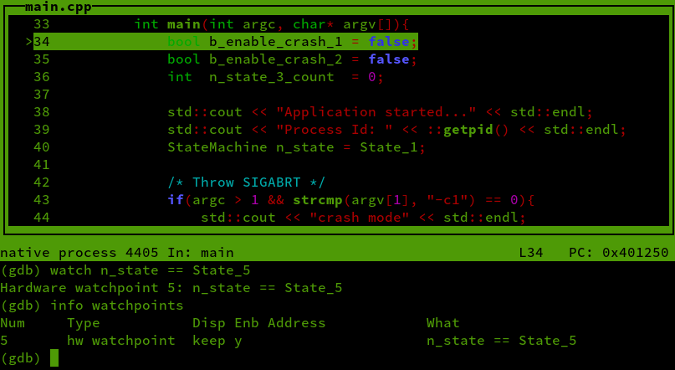

键入 info watchpoints 以打印先前设置的观察点列表

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

删除断点和观察点

如您所见，观察点是编号的。要删除特定的观察点，请键入 delete，后跟观察点的编号。例如，我的观察点的编号为 2；要删除此观察点，请输入 delete 2。

注意： 如果您使用 delete 而不指定编号，则所有观察点和断点都将被删除。

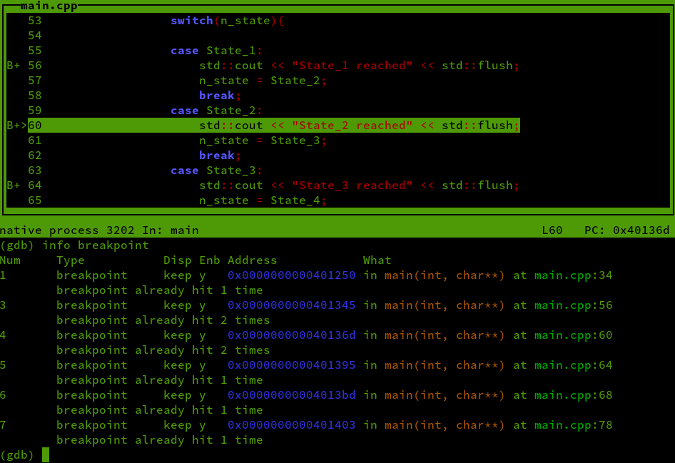

断点也适用相同的情况。在下面的屏幕截图中，我添加了几个断点，并通过键入 info breakpoint 打印了它们的列表

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

要删除单个断点，请键入 delete，后跟其编号。或者，您可以通过指定其行号来删除断点。例如，命令 clear 78 将删除在第 78 行设置的断点编号 7。

禁用或启用断点和观察点

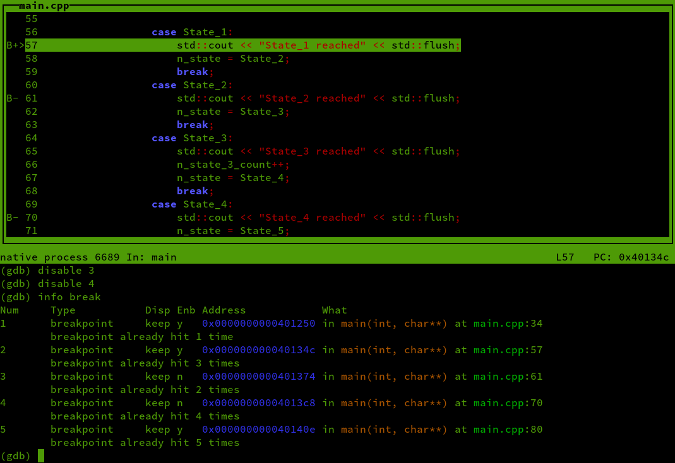

您可以禁用断点或观察点，而不是删除它，方法是键入 disable，后跟其编号。在下面，断点 3 和 4 被禁用，并在代码窗口中标记为减号

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

也可以通过键入类似 disable 2 - 4 的内容来修改一系列断点或观察点。如果要重新激活这些点，请键入 enable，后跟它们的编号。

条件断点

首先，通过键入 delete 删除所有断点和观察点。您仍然希望程序在 main 函数处停止，但是，不是指定行号，而是通过直接命名函数来添加断点。键入 break main 以在 main 函数处添加断点。

键入 run 以从头开始执行，程序将在 main 函数处停止。

main 函数包含变量 n_state_3_count，当状态机命中状态 3 时，该变量会递增。

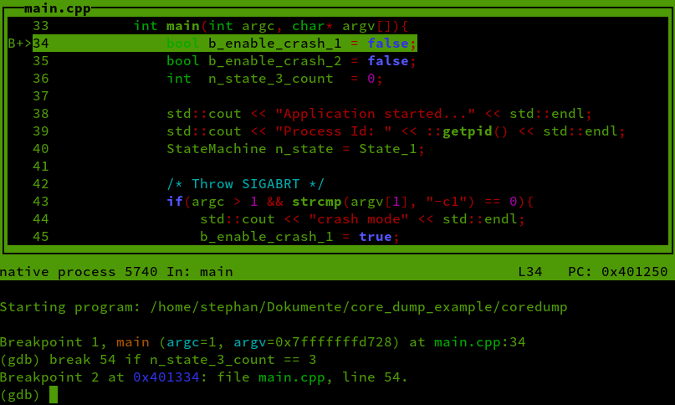

要根据 n_state_3_count 的值添加条件断点，请键入

break 54 if n_state_3_count == 3

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

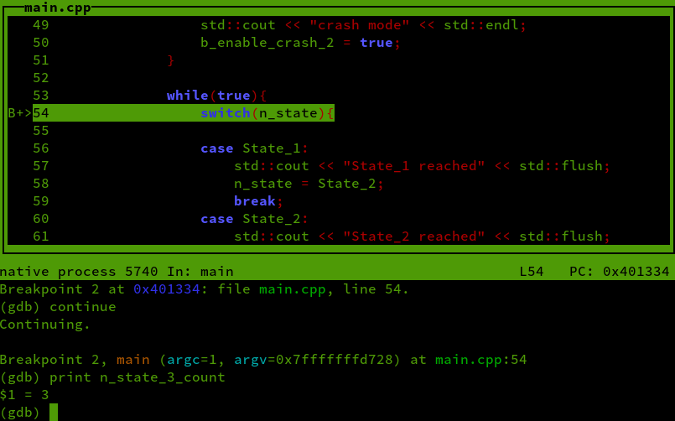

继续执行。程序将在状态机执行三次后在第 54 行停止。要检查 n_state_3_count 的值，请键入

print n_state_3_count

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

使断点成为条件断点

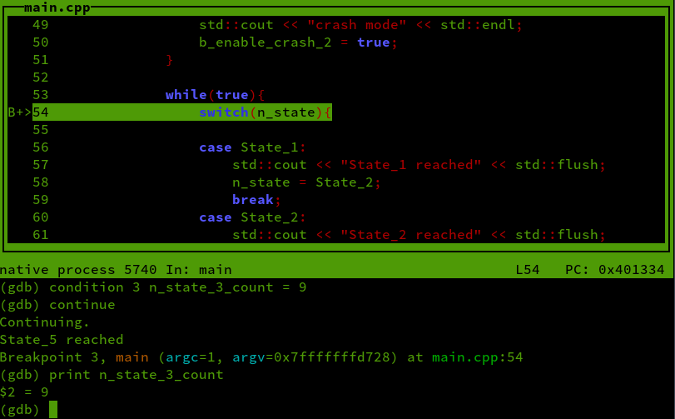

也可以使现有断点成为条件断点。使用 clear 54 删除最近添加的断点，并通过键入 break 54 添加一个简单的断点。您可以通过键入以下内容使此断点成为条件断点

condition 3 n_state_3_count == 9

3 指的是断点编号。

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

在其他源文件中设置断点

如果您的程序由多个源文件组成，则可以通过在行号之前指定文件名来设置断点，例如 break main.cpp:54。

捕捉点

除了断点和观察点之外，您还可以设置捕捉点。捕捉点适用于程序事件，例如执行系统调用、加载共享库或引发异常。

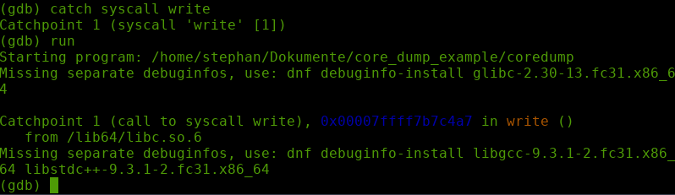

要捕捉用于写入 STDOUT 的 write 系统调用，请输入

catch syscall write

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

每次程序写入控制台输出时，GDB 都会中断执行。

在手册中，您可以找到涵盖断点、观察点和捕捉点的完整章节。

评估和操作符号

变量值的打印使用 print 命令完成。一般语法为 print <expression> <value>。可以通过键入以下内容修改变量的值

set variable <variable-name> <new-value>.

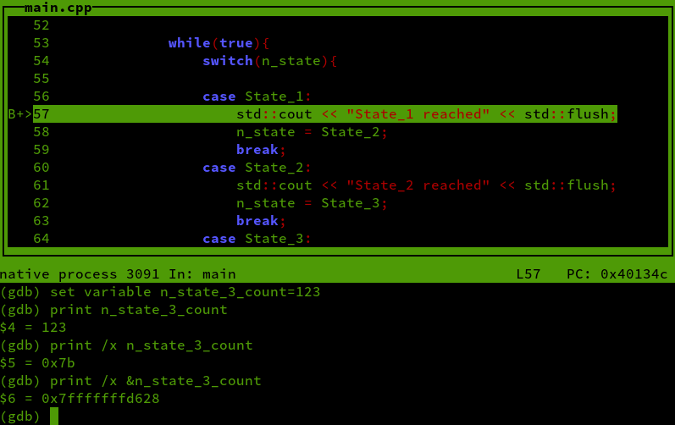

在下面的屏幕截图中，我给变量 n_state_3_count 赋值为 123。

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

/x 表达式以十六进制打印值；使用 & 运算符，您可以打印虚拟地址空间内的地址。

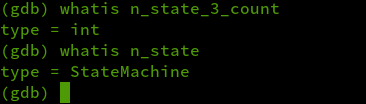

如果您不确定某个符号的数据类型，可以使用 whatis 查找

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

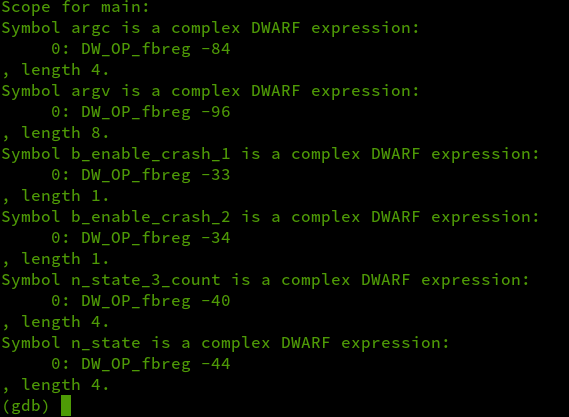

如果您想列出 main 函数作用域中可用的所有变量，请键入 info scope main

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

DW_OP_fbreg 值指的是基于当前子例程的堆栈偏移量。

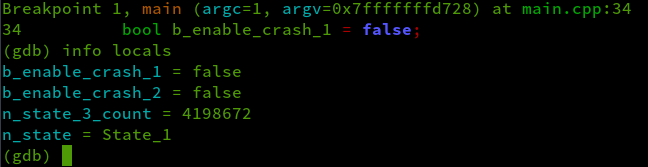

或者，如果您已在函数内部并想列出当前堆栈帧上的所有变量，则可以使用 info locals

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

查看手册以了解有关检查符号的更多信息。

附加到正在运行的进程

命令 gdb attach <process-id> 允许您通过指定进程 ID (PID) 附加到已在运行的进程。幸运的是，coredump 程序将其当前 PID 打印到屏幕上，因此您不必手动使用 ps 或 top 查找它。

启动 coredump 应用程序的一个实例

./coredump

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

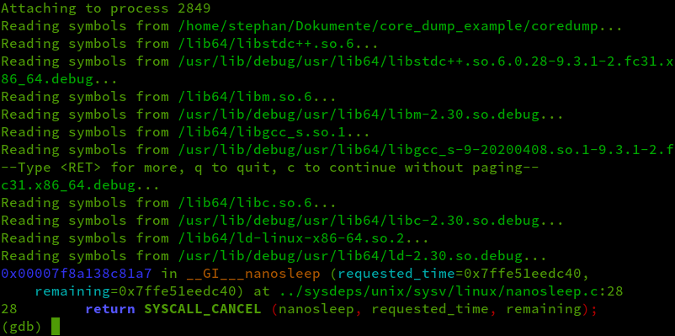

操作系统给出 PID 2849。打开一个单独的控制台窗口，移动到 coredump 应用程序的源目录，并附加 GDB

gdb attach 2849

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

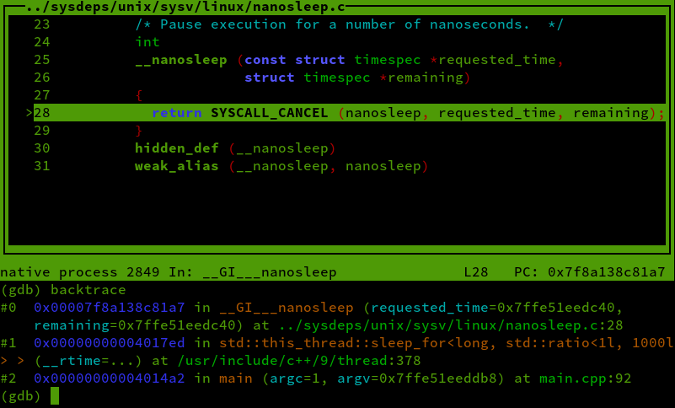

当您附加 GDB 时，GDB 会立即停止执行。键入 layout src 和 backtrace 以检查调用堆栈

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

输出显示进程在执行 std::this_thread::sleep_for<...>(...) 函数时中断，该函数在 main.cpp 的第 92 行被调用。

一旦您退出 GDB，该进程将继续运行。

您可以在 GDB 手册中找到有关附加到正在运行的进程的更多信息。

在堆栈中移动

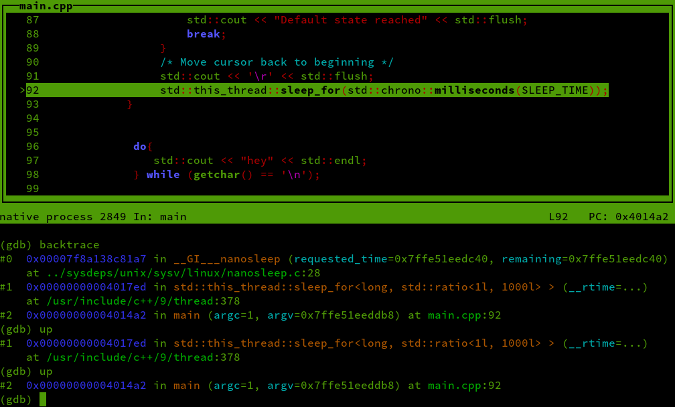

通过使用 up 两次在堆栈中向上移动到 main.cpp，返回到程序

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

通常，编译器会为每个函数或方法创建一个子例程。每个子例程都有自己的堆栈帧，因此在堆栈帧中向上移动意味着在调用堆栈中向上移动。

您可以在手册中找到更多关于堆栈求值的信息。

指定源文件

当附加到已运行的进程时，GDB 将在当前工作目录中查找源文件。或者，您可以使用 directory 命令手动指定源目录。

评估转储文件

阅读创建和调试 Linux 转储文件以获取有关此主题的信息。

TL;DR（太长不看）

我假设您正在使用最新版本的 Fedora
使用 -c1 开关调用 coredump：coredump -c1

图片来源：
^{(Stephan Avenwedde, CC BY-SA 4.0)}
使用 GDB 加载最新的转储文件：coredumpctl debug

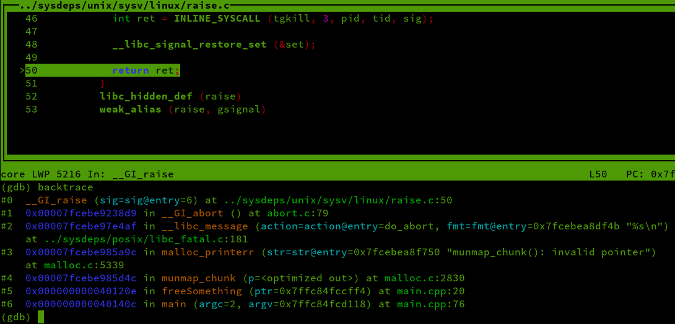

打开 TUI 模式并输入 layout src

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

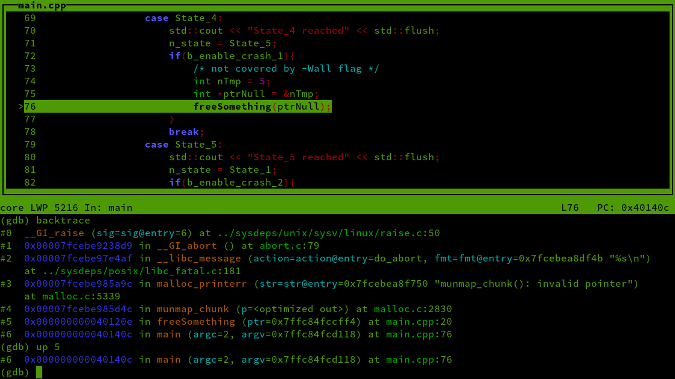

backtrace 的输出显示崩溃发生在距离 main.cpp 五个堆栈帧的位置。输入以直接跳转到 main.cpp 中错误的代码行

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

查看源代码表明程序试图释放一个并非由内存管理函数返回的指针。这会导致未定义的行为并导致 SIGABRT。

不使用符号进行调试

如果没有可用的源文件，事情会变得非常困难。当尝试解决逆向工程挑战时，我第一次体验到这一点。了解一些汇编语言的知识也很有用。

查看此示例的工作原理。

转到源目录，打开 Makefile，并像这样编辑第 9 行

CFLAGS =-Wall -Werror -std=c++11 #-g

要重新编译程序，运行 make clean，然后运行 make 并启动 GDB。该程序不再具有任何调试符号来引导您查看源代码。

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

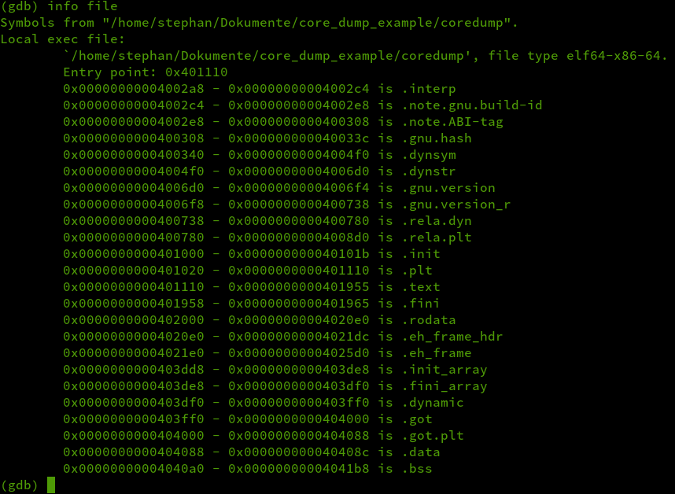

info file 命令显示二进制文件的内存区域和入口点

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

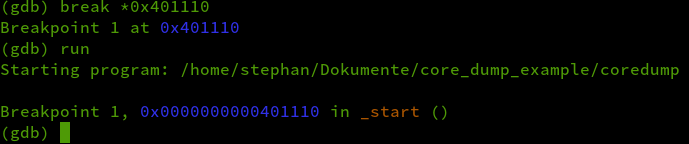

入口点与 .text 区域的开头相对应，其中包含实际的操作码。要在入口点添加断点，输入 break *0x401110，然后通过输入 run 开始执行

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

要在特定地址设置断点，请使用解引用运算符 * 指定它。

选择反汇编器风格

在深入研究汇编之前，您可以选择要使用的汇编风格。GDB 的默认风格是 AT&T，但我更喜欢 Intel 语法。使用以下命令更改它：

set disassembly-flavor intel

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

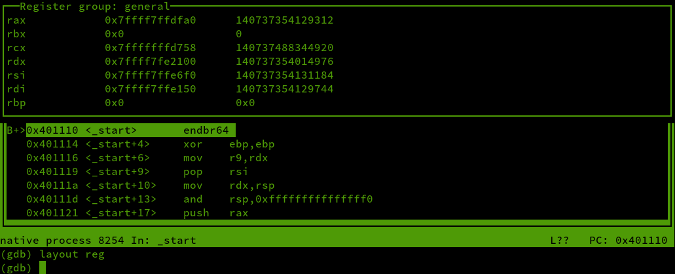

现在打开汇编窗口和寄存器窗口，输入 layout asm 和 layout reg。您现在应该看到类似这样的输出

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

保存配置文件

虽然您已经输入了很多命令，但您实际上还没有开始调试。如果您正在大量调试应用程序或尝试解决逆向工程挑战，将您的 GDB 特定设置保存在文件中可能会很有用。

此项目 GitHub 存储库中的配置文件 gdbinit 包含最近使用的命令

set disassembly-flavor intel
set write on
break *0x401110
run -c2
layout asm
layout reg

set write on 命令使您能够在执行期间修改二进制文件。

退出 GDB 并使用配置文件重新打开它：gdb -x gdbinit coredump。

读取指令

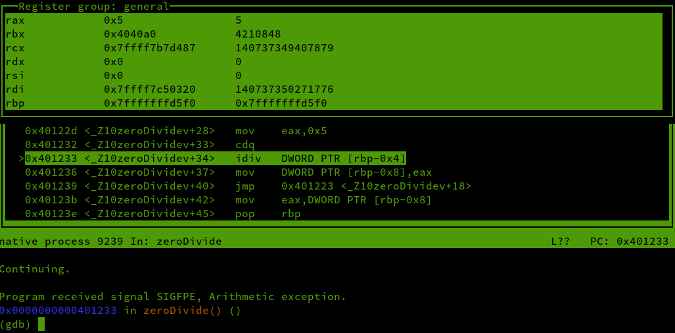

应用 c2 开关后，程序将崩溃。程序在入口函数处停止，因此您必须写入 continue 以继续执行

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

idiv 指令执行整数除法，被除数在 RAX 寄存器中，除数作为参数指定。商加载到 RAX 寄存器中，余数加载到 RDX 中。

从寄存器概览中，您可以看到 RAX 包含 5，因此您必须找出存储在堆栈位置 RBP-0x4 的值。

读取内存

要读取原始内存内容，您必须指定比读取符号更多的参数。当您在汇编输出中向上滚动一点时，您可以看到堆栈的划分

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

您最感兴趣的是 rbp-0x4 的值，因为这是存储 idiv 参数的位置。从屏幕截图中，您可以看到下一个变量位于 rbp-0x8，因此 rbp-0x4 处的变量是 4 字节宽。

在 GDB 中，您可以使用 x 命令来检查任何内存内容

x/ < 可选参数 n f u > < 内存地址 addr >

可选参数

n：重复计数（默认值：1）指的是单位大小
f：格式说明符，类似于 printf 中的格式说明符
u：单位大小
- b：字节
- h：半字（2 字节）
- w：字（4 字节）（默认值）
- g：巨字（8 字节）

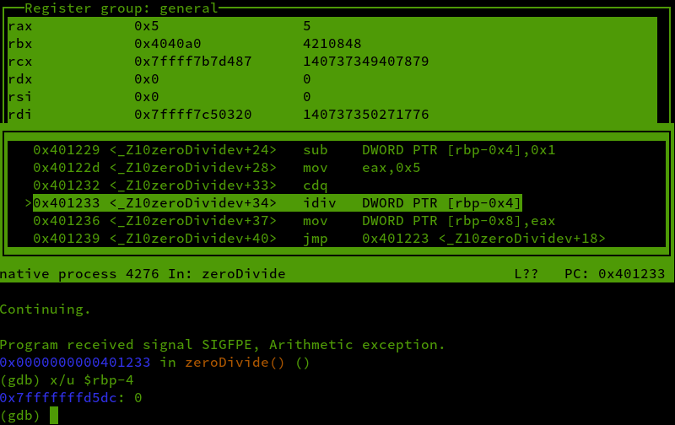

要打印出 rbp-0x4 处的值，输入 x/u $rbp-4

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

如果您牢记这种模式，则检查内存就很简单了。查看手册中检查内存部分。

操纵汇编代码

算术异常发生在子例程 zeroDivide() 中。当您使用向上箭头键向上滚动一点时，您可以找到此模式

0x401211 <_Z10zeroDividev>              push   rbp
0x401212 <_Z10zeroDividev+1>            mov    rbp,rsp

这称为函数序言

调用函数的基指针 (rbp) 存储在堆栈上
堆栈指针 (rsp) 的值加载到基指针 (rbp)

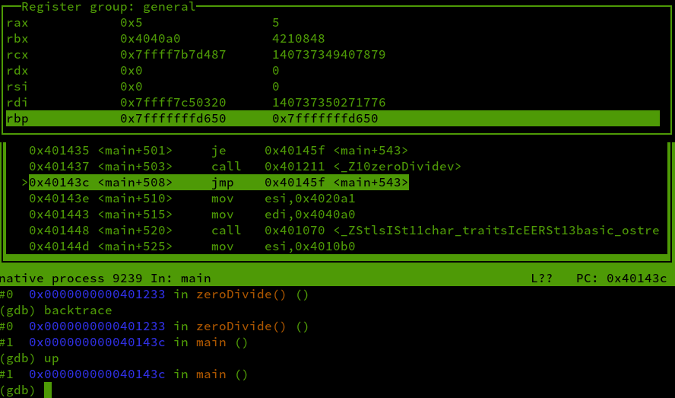

完全跳过此子例程。您可以使用 backtrace 检查调用堆栈。您只比 main 函数提前一个堆栈帧，因此您可以使用单个 up 返回到 main

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

在您的 main 函数中，您可以找到此模式

0x401431 <main+497>     cmp    BYTE PTR [rbp-0x12],0x0
0x401435 <main+501>     je     0x40145f <main+543>
0x401437 <main+503>     call   0x401211<_Z10zeroDividev>

仅当 jump equal (je) 的计算结果为 true 时，才会进入子例程 zeroDivide()。您可以轻松地将其替换为 jump-not-equal (jne) 指令，该指令的操作码为 0x75（前提是您在 x86/64 架构上；在其他架构上，操作码是不同的）。通过输入 run 重新启动程序。当程序在入口函数处停止时，通过输入以下内容来操纵操作码：

set *(unsigned char*)0x401435 = 0x75

最后，输入 continue。程序将跳过子例程 zeroDivide()，并且不会再崩溃。

结论

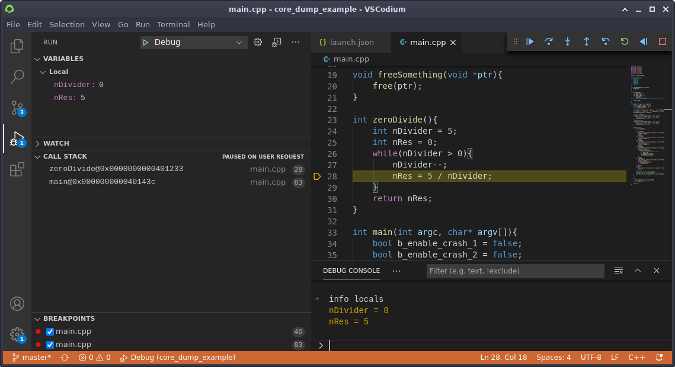

您可以在许多集成开发环境 (IDE) 中找到在后台运行的 GDB，包括 Qt Creator 和 VSCodium 的 Native Debug 扩展。

图片来源：

^{(Stephan Avenwedde, CC BY-SA 4.0)}

了解如何利用 GDB 的功能很有用。通常，并非所有 GDB 的功能都可以从 IDE 中使用，因此从命令行使用 GDB 的经验对您有利。
