使用 Python 和 Scribus 制作 RGB 立方体

cubes coming together to create a larger cube

图片来源：

Opensource.com

今年夏天，当我决定要玩转色彩时，我想到了颜色通常在色轮上描绘的事实。这通常是使用颜料颜色而不是光，而且你会失去对颜色亮度或光度变化的任何感知。

作为色轮的替代方案，我提出了一个想法，即使用一系列图形在立方体的表面上显示 RGB 光谱。RGB 值将显示在具有 X、Y 和 Z 轴的三维图形上。例如，一个表面将 B（或蓝色）保持在 0，其余轴将显示当我将 R（红色）和 G（绿色）的值从 0 到 255 绘制为颜色时会发生什么。

事实证明，使用 Scribus 及其 Python Scripter 功能来完成这项工作并不难。我可以创建 RGB 颜色，制作显示颜色的矩形，并将它们以 2D 格式排列。我决定对颜色进行 5 个值的跳跃，并制作边长为 5 点的矩形。因此，对于每个 2D 图形，我将制作大约 250 种颜色，而立方体的边长将为 250 点，即 3.5 英寸。

我使用这段 Python 代码来完成绿色-红色图的任务

x = 300
y = 300
r = 0
g = 0
b = 0

if scribus.newDoc(scribus.PAPER_LETTER, (0,0,0,0),scribus.PORTRAIT, 1,          	scribus.UNIT_POINTS, scribus.NOFACINGPAGES, scribus.FIRSTPAGERIGHT):
    while r < 256:
        while g < 256:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '0_0_0':
                newcolor = 'Black'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x + g, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            g = g + 5
        g = 0
        r = r + 5
        y = y – 5

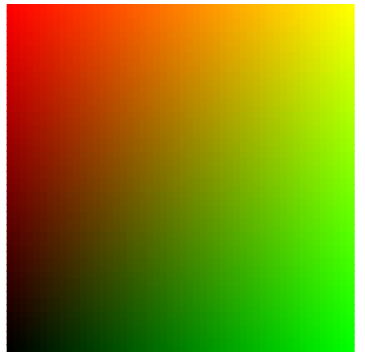

此脚本在 300, 300 处启动图形结构，这大约是美国 Letter 尺寸页面水平方向的中间，并且可能从顶部向下三分之一的位置；这是图形的原点。然后它沿 X 轴（绿色值）水平构建图形，然后返回到 Y 轴，在页面上向上跳 5 个点，并制作另一行矩形。

这看起来很简单；我只需调整数字并制作其他面。但这不仅仅是制作另外两个图形的问题，一个带有蓝色-绿色，另一个带有红色-蓝色。我打算创建一个展开的立方体，这样我就可以打印它、切割它、折叠它，并创建 RGB 的 3D 视图。因此，下一部分（向下页面）需要将原点（黑色角）放在左上角，绿色水平方向，蓝色垂直方向向下递增。

“调整数字”最终或多或少变成了尝试和错误，以获得我想要的结果。在创建第二个图形之后，我需要第三个图形，即红色-蓝色，使其原点位于左上角，红色向左递增，蓝色向下递增。

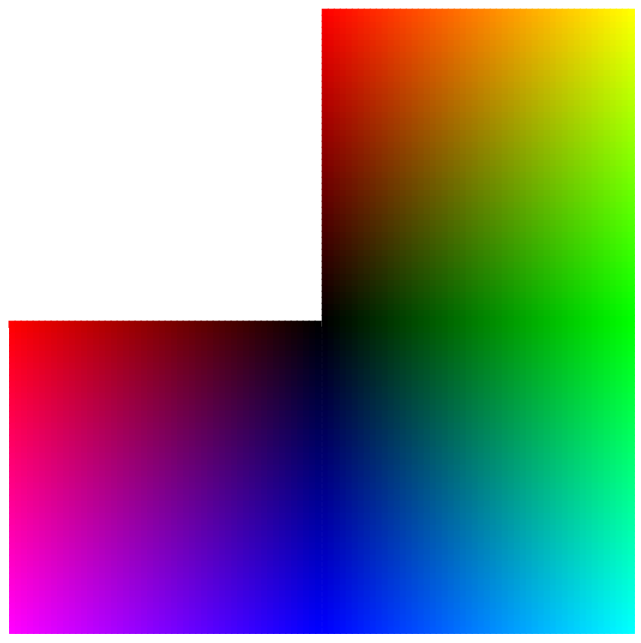

就在这里

当然，这只是这个立方体的前半部分。我需要制作一个类似的形状，只不过原点应该是白色（而不是黑色）来表示高值。有时候我真希望自己更聪明一点，因为我不仅需要制作一个类似的整体形状，还需要以镜像的方式（我认为）与第一个形状对接。有时候，尝试和错误是你唯一的朋友。

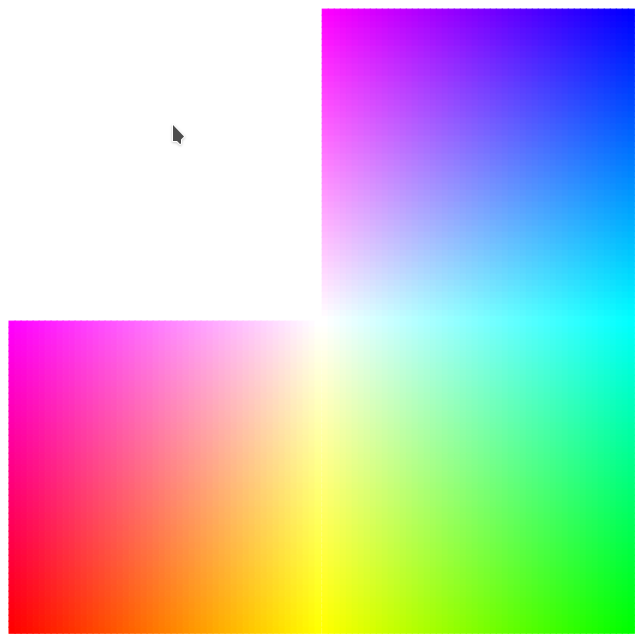

这就是结果；我使用了单独的脚本，因为美国 Letter 尺寸的页面上没有足够的空间容纳它们两个

现在，可以去打印了！在这里，你可以感受到你的彩色打印机在 RGB 到 CMYK 转换以及打印颜色密集空间的其他方面的表现如何。

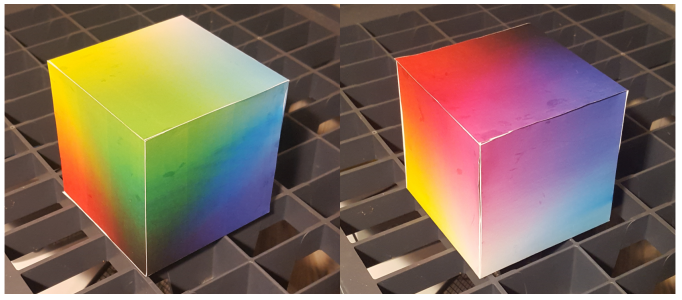

接下来，孩子们，是剪切和粘贴的时间！我可以使用胶带，但我不希望改变表面的外观，所以在切割时我在侧面留下了一些标签，以便我可以将它们粘在内部。根据经验，我可以肯定地说，在复印纸上打印会出现一些不希望有的皱纹，所以在我的复印纸原型之后，我用较厚的哑光纸打印了立方体。

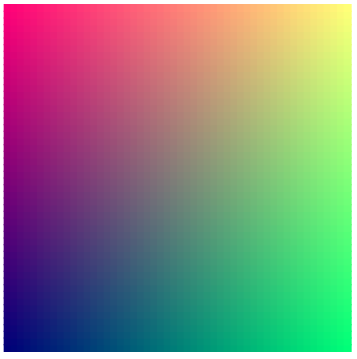

请记住，这只是 RGB 空间边界的视图；为了更准确，你必须制作一个可以从中间切片的实心立方体。例如，这将是穿过一个实心 RGB 立方体的切片，其中蓝色 = 120

最后，我很高兴完成这个项目。如果你想加入进来，这里有两个脚本。这些脚本需要 Scribus 1.5.x，它提供了 defineColorRGB() 函数。

这是前半部分

#!/usr/bin/env python
# black2rgb.py
"""
Creates one-half of RGB cube with Black at origin
"""

import scribus

x = 300
y = 300
r = 0
g = 0
b = 0

if scribus.newDoc(scribus.PAPER_LETTER, (0,0,0,0),scribus.PORTRAIT, 1, scribus.UNIT_POINTS, scribus.NOFACINGPAGES, scribus.FIRSTPAGERIGHT):
    while r < 256:
        while g < 256:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '0_0_0':
                newcolor = 'Black'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x + g, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            g = g + 5
        g = 0
        r = r + 5
        y = y - 5

    r = 0
    g = 0
    y = 305

    while b < 256:
        while g < 256:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '0_0_0':
                newcolor = 'Black'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x + g, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            g = g + 5
        g = 0
        b = b + 5
        y = y + 5

    r = 255
    g = 0
    y = 305
    x = 39
    b = 0

    while b < 256:
        while r >= 0:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '0_0_0':
                newcolor = 'Black'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            r = r - 5
            x = x+5
        b = b + 5
        x = 39.5
        r = 255
        y = y + 5

scribus.setRedraw(True)
scribus.redrawAll()

现在是后半部分

#!/usr/bin/env python
# white2rgb.py
"""
Creates one-half of RGB cube with White at origin
"""

import scribus

x = 300
y = 300
r = 255
g = 255
b = 255

if scribus.newDoc(scribus.PAPER_LETTER, (0,0,0,0),scribus.PORTRAIT, 1, scribus.UNIT_POINTS, scribus.NOFACINGPAGES, scribus.FIRSTPAGERIGHT):
    while g >= 0:
        while r >= 0:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '255_255_255':
                newcolor = 'White'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x + 255 - r, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            r = r - 5
        r = 255
        g = g - 5
        y = y - 5

    r = 255
    g = 255
    y = 305

    while b >= 0:
        while r >= 0:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '255_255_255':
                newcolor = 'White'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x + 255 - r, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            r = r - 5
        r = 255
        b = b - 5
        y = y + 5

    r = 255
    g = 0
    y = 305
    x = 39
    b = 255

    while b >= 0:
        while g < 256:
            newcolor = str(r) + '_' + str(g) + '_' + str(b)
            if newcolor == '255_255_255':
                newcolor = 'White'
            scribus.defineColorRGB(newcolor,r, g, b)
            rect = scribus.createRect(x + g, y, 5, 5)
            scribus.setFillColor(newcolor, rect)
            scribus.setLineColor(newcolor, rect)
            g = g + 5
        g = 0
        b = b - 5
        y = y + 5

scribus.setRedraw(True)
scribus.redrawAll()

由于我创建了大量的颜色，所以我并不惊讶地看到 Scribus 文件比我从中制作的 PDF 文件大得多。例如，我的 Scribus SLA 文件为 3.0MB，而我从中生成的 PDF 文件仅为 70KB。
